Технология укладки инфракрасного теплого пола под ламинат

Монтаж пленочного теплого пола под ламинат: полная пошаговая инструкция

Особенности отопительной системы

Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

  • Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
  • Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
  • При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

  • На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
  • Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
  • Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
  • Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

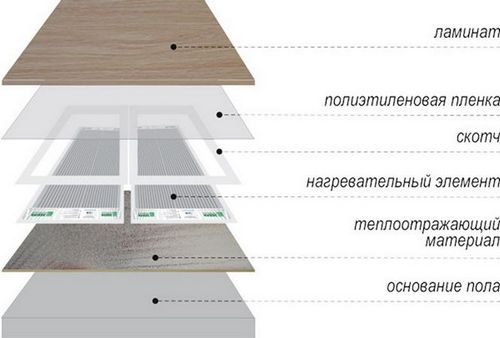

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли. Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Шаг 3: Раскладываем пленку

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

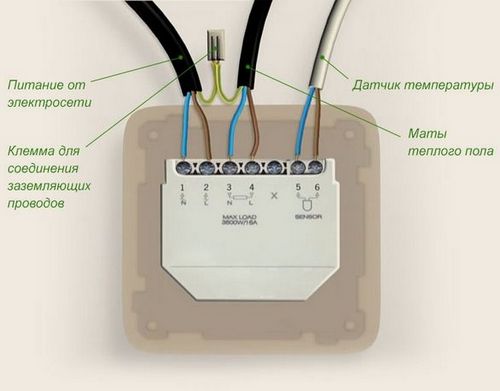

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение. Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

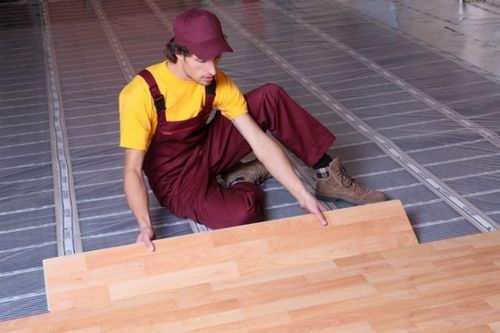

Теперь можно начинать монтировать покрытие. Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Инфракрасный теплый пол под ламинат. Инструкция по монтажу

Любой владелец квартиры, дома или дачи стремится сделать проживание семьи в комфортных условиях. Немаловажную роль в обустройстве любого помещения играет система отопления полов. Современные разработки насчитывают несколько вариантов тёплого пола. В этой статье речь пойдет о применении инфракрасной плёнки для обогрева полового покрытия помещения.

Выгодный вариант подогрева

Инфракрасная отопительная плёнка считается наиболее простым вариантом для монтажа тёплого пола. Принцип действия заключается в применении физических свойств инфракрасного излучения. Тепло от излучающих карбоновых элементов равномерно распространяется по поверхности, в то же время, нагревая все окружающие предметы.

Плёночный пол можно укладывать с любыми видами напольного покрытия. Это могут быть ламинат, ковролин, паркет, линолеум. Основным преимуществом перед другими системами (кабельными, водяными) считается возможность быстрого монтажа, не требующего особых знаний в области строительства.

  1. Бесшумная работа.
  2. Простота установки (монтажа) монтажа.
  3. Не снижает кислород в помещении.
  4. Не издаёт запахов и вибрации.
  5. Экономия электроэнергии. Потребление мощности составляет не более 50-60 Вт на 1м площади.

Так же стоит отметить, что инфракрасное излучение не оказывает никакого вреда на организм человека. Не вызывает запылённости помещения (движения пыли) при её оседании. Тем самым считается безвредным вариантом для аллергиков.

Виды плёночных полов

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

  • Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
  • Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
  • Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.

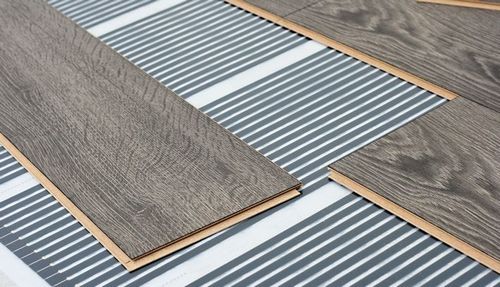

Установка под ламинат

В последнее время установка инфракрасных тёплых полов под ламинат набирает всё большую популярность. Обогрев полов с помощью ИК плёнки считается самым выгодным и доступным вариантом. Монтаж нагревательной конструкции под ламинат можно сделать самому при наличии инструкций и нехитрых подсказок.

У многих владельцев жилых помещений в частых случаях возникает естественный вопрос: можно ли укладывать инфракрасный плёночный обогрев под ламинат. Ответ на вопрос да. Конструктивные особенности ИК обогрева предусматривают эффективное и безопасное использование в паре со многими материалами.

Ламинатное покрытие никоим образом не влияет на работу системы с ИК излучением. Механические свойства плёнки позволяют не допускать разрывов или внутренних повреждений при укладке и дальнейшей эксплуатации. В процессе работы терморегуляторов соблюдается установленная допустимая температура нагрева. Это способствует отсутствию недопустимого перегрева, тем самым структура ламинатного покрытия не подаётся деформированию от перепада температур.

Плюсы и минусы

Несколько лет назад под понятием тёплый пол подразумевалась установка громоздких конструкций из водяных труб или толстых кабелей. При этом требовалось наличие бетонной стяжки или дополнительной подушки для укладки. Использование плёночных инфракрасных нагревателей предоставляет возможность установки экономичной, системы подогрева, за короткий промежуток времени.

Данную систему нельзя назвать совершенной по всем параметрам. В некоторых случаях ИК плёнка проигрывает традиционным системам. Но очевидные достоинства и плюсы весьма впечатляют. Например, такие, как:

  • Установка нагревателей в локальных зонах. Возможность размещения плёнки в труднодоступных местах (порогах, игровых зонах, проходах, и т.д.), что даёт возможность рационального использования материала при монтаже. А так же экономить электричество во время эксплуатации.
  • Отсутствует осушение воздуха от длительного нагрева всего помещения. Инфракрасное излучение по физическим принципам равномерно нагревает поверхность окружающих предметов вокруг себя. Поэтому как нельзя лучше подходит для установки в жилых помещениях.
  • Цена всего комплекта (плёнка, терморегулятор, провода, подложка, термодатчик) в совокупности ниже, чем комплектация водяной или кабельных систем. А если учесть отсутствие дополнительных работ при монтаже и того дешевле.
  • Одним из достоинств можно назвать неподатливость к замерзанию в зимних условиях. Если вода превращается в лёд при долгом отключении системы отопления, то инфракрасный пол может стоять в таких условиях годами.
  • Основным плюсом в процессе эксплуатации необходимо назвать экономию электроэнергии. Благодаря карбоновым нагревателям (КПД 80%) и ИК- излучению значительно снижаются показатели потребления электричества
Читайте также  Укладка фанеры на деревянный пол под ламинат

При установке теплого пола в частном доме или квартире не требует специального разрешения от проектных организаций. В квартирных условиях отсутствует риск затопления соседей. Возможность быстрого монтажа самостоятельно без привлечения дорогостоящих специалистов. Нет необходимости использования специального инструмента и других технических средств.

К основным минусам можно отнести саму схему устройства. Так как работа инфракрасной пленочной системы основана на использовании электрических сетей 220 вольт, то есть небольшая вероятность поражения током. При монтаже необходимым условием считается установка обогревателей на свободном пространстве. То есть, под интерьером (мебель, шкаф, сервант) ИК-плёнку нет смысла устанавливать. А также укладка под мягкие напольные покрытия (ковролин и др.) требует использования промежуточного слоя жёсткости. Это может быть ДВП, ДСП и другие дополнительные материалы. Но в случае установки с ламинатом всё становится по-другому.

Важно отметить, что пленочные полы не заменяют на 100% другие системы отопления, а выступают в роли дополнительного источника тепла.

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

  1. Приобрести термоплёнку в рулоне.
  2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
  3. Скотч и ножницы.
  4. Битумная изоляция (комплект) и контактные зажимы.
  5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится. Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки.

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

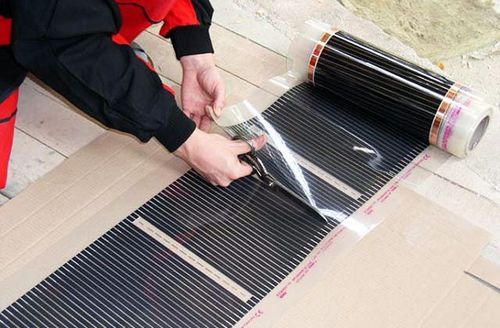

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

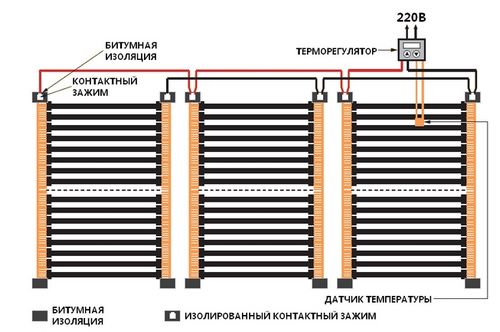

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Как укладывать инфракрасный теплый пол под ламинат?

Плюсы и минусы инфракрасного теплого пола

Прежде чем принимать решение о монтаже теплого пола на основе ИК-пленки, необходимо разобраться в его положительных и отрицательных качествах.

К достоинствам материала относят:

  • Пленка располагается только в тех местах, которые подлежат обогреву. Тратить энергию на обогрев пространства, занятого мебелью, не придется;
  • Простота монтажа материала позволяет выполнить все работы самостоятельно, что положительно сказывается на общих затратах;
  • ИК-пленка прекрасно выдерживает перепады температуры и может работать даже при минусовых значениях. Эта особенность позволяет использовать ее в загородных домах, не предназначенных для постоянного проживания;
  • Инфракрасные теплые полы допустимо монтировать не только в квартирах, но и в административных зданиях;
  • Тепловые волны, исходящие из смонтированной системы, соответствуют по своим характеристикам солнечным лучам;
  • Выход из строя одного или нескольких элементов не влияет на работу всей системы;
  • Проникновение тепловых волн снизу позволяет равномерно распределить тепло, создавая комфортные условия в помещении;
  • ИК-системы имеют длительный срок службы.

А к недостаткам:

  • Высокие расходы на электроэнергию;
  • При неправильном подборе напольного покрытия, эффект от использования материала может быть существенно снижен.

Конструкция инфракрасного теплого пола

Система ИК теплых полов построена на способности некоторых материалов при нагреве излучать тепловые волны. Это явление основано на электромагнитном излучении, при котором образуются волны длиной до 100 мкм.

Таким излучателем в ИК-пленке является карбоновое покрытие, которое разогревается при прохождении электрического тока по проводящим полосам из меди и серебра, в результате чего происходит нагрев полового покрытия и помещения.

Некоторые лучи имеют возможность проходить сквозь напольное покрытие, а поэтому размещение ИК-пленки под габаритной мебелью запрещено, так как может возникнуть перегрев системы. Производители выпускают ИК-материал с потреблением до 440 Вт/кв.м., но для устройства обогрева под ламинатные полы предельная мощность ограничивается 150 Вт/кв.м.

ИК-пленка выпускается в рулонах различной длины, ширина может варьироваться от 500 до 1000 мм. Для удобства монтажа по всей длине рулона сформированы независимые блоки с местами обрезки с шагом в 200-250 мм.

Инструкция по монтажу инфракрасного теплого пола

Устанавливать ИК-пленку для дальнейшего устройства ламинатного пола рекомендуется в следующей последовательности:

  1. Готовятся необходимые материалы и инструменты.
  2. Планируется расположение полос с учетом дальнейшей эксплуатации помещения.
  3. Готовится основание.
  4. Осуществляется сборка.
  5. Производится подключение к электричеству.
  6. Устанавливается прибор саморегуляции системы.

Материалы и инструменты

В комплект для монтажа теплого пола входят:

  • ИК-пленка;
  • подложка с фольгированной поверхностью;
  • скотч битумный;
  • скотч канцелярский;
  • скотч фольгированный;
  • терморегулятор;
  • соединительные клеммы;
  • провода;
  • датчик температуры;
  • пленка полиэтиленовая.

Потребуются следующие инструменты:

  • нож и ножницы;
  • рулетка;
  • карандаш;
  • плоскогубцы;
  • изолента.

Планирование

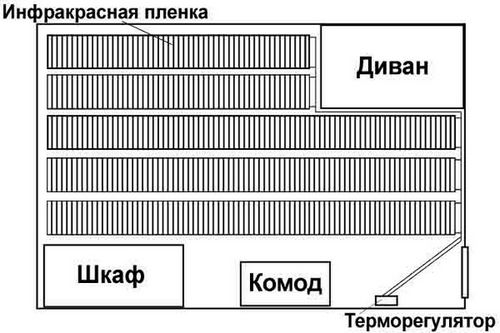

До укладки материала рекомендуется нанести будущее расположение мебели на план помещения, так как под тяжелыми предметами ИК-пленка не укладывается. После того, как вы разобрались, где будет находиться крупногабаритная мебель, вычисляют необходимое количество полос ИК-пленки и их длину.

Полученные результаты станут основой для расчета электропотребления всей системы теплого пола. Расчет потребляемой мощности потребуется для выбора подходящего автомата, страхующего систему. На стене выбирают подходящее место для установки терморегулятора и определяются со схемой подключения к общей электросети квартиры.

При расчете длины полос ИК-пленки, следует ориентироваться на отметки, по которым можно выполнять поперечный разрез — обычно они находятся на расстоянии 20 см друг от друга.

Располагать полосы лучше по самой длинной стороне комнаты.

При планировании расположения полос необходимо соблюдать отступы от стен в 200 – 300 мм, а расстояние между соседними полосами не должно быть менее 50 мм.

Подготовка

Перед тем, как укладывать инфракрасный теплый пол под ламинат, необходимо выровнять основание и удалить весь мусор. Подготовка стяжки выполняется с учетом требований для устройства ламинатного покрытия, а, значит, не допускаются перепады более 2-3 мм.

Перед монтажом пленки требуется выполнить следующие действия:

  1. Выровненное основание очищается от мелких фракций и мусора;
  2. Основание застилается фольгированной подложкой. Верхний слой данного материала служит отражающей поверхностью, которая не позволяет уходить теплу в плиту перекрытия;
  3. Стелить подложку необходимо встык. Отдельные полосы подложки соединяют клейкой лентой в единое полотно.

Монтаж

Монтаж инфракрасного теплого пола под ламинат выполняется по следующей технологии:

  • Учитывая длину провода, на стене готовят пространство для крепления терморегулятора. Проводится штробление стены под сетевой кабель и провода питания инфракрасного пола. После проведения работ по установке прибора и монтажа проводки, штробы в стене заделываются гипсовым раствором;
  • ИК-материал нарезается по размеру и укладывается в соответствии с разметкой;

  • Открытые контакты, не используемые для монтажа, необходимо изолировать при помощи битумного скотча;

  • Класть пленку требуется медной полосой к основанию. Чтобы при выполнении работ и эксплуатации не происходило смещение полос, их закрепляют клейкой лентой;
  • В технологические разрезы на токопроводящей полосе вводят специальные клеммы одной стороной, к другой подводят провода и обжимают крепление плоскогубцами. Каждое соединение тщательно изолируется с помощью битумного скотча, который, при подаче электроэнергии, размягчается и плотно охватывает узел, образуя герметичную защиту;

  • Для установки датчика температуры в фольгированном основании устраивается небольшое углубление под сам прибор и кабель. Датчик и подводящий провод закрепляется на подложке скотчем таким образом, чтобы верхняя часть прибора попадала на карбоновую полосу;

  • Чтобы при укладке ламелей не возникало проблем из-за неровного основания, все места соединений утапливаются в подложку, для чего делают небольшие углубления для клемм и проводов;
  • Перед укладкой ламината поверхность теплого пола закрывается полиэтиленовой пленкой для обеспечения гидрозащиты. Отдельные полосы крепятся между собой скотчем, образуя единый ковер.

Подключение к сети

Подключение к электроэнергии происходит через УЗО, прямое включение инфракрасной пленки к напряжению 220V запрещено. Для сбора отдельных полос пленки в сеть используют специальные клеммы, под которые предусмотрены места крепления (соединение скрутками запрещено). Каждое соединение необходимо заизолировать с помощью битумного скотча.

Подключение производится согласно схеме, которая идет в комплекте.

Подключение терморегулятора

Установленная система самостоятельно регулируется на основании сигналов, передаваемых терморегулятором, который, в свою очередь, получает информацию от датчика, контролирующего значение температуры.

Для подключения этого прибора производители предусмотрели специальный провод. Изменять длину этого провода не рекомендуется, так как нарушается достоверность передаваемого сигнала.

Схема подключения индивидуальна для каждого типа изделия, поэтому при сборе системы своими руками следует руководствоваться инструкцией.

Какой ламинат выбрать для последующей укладки над ИК теплым полом

Укладка ламината на инфракрасный теплый пол происходит в обычном порядке, но во избежание возможных побочных эффектов, рекомендуется подбирать определенные модели напольного покрытия.

Неподходящие по характеристикам ламели быстро изнашиваются, становятся причиной разрыва нагревающейся пленки, а также, в некоторых случаях, начинают выделять опасные для здоровья вещества.

Чтобы в итоге не пришлось полностью все переделывать, при выборе ламината следует придерживаться следующей инструкции:

  1. Начинают выбор с типа замкового соединения. Монтаж ламелей должен производиться исключительно за счет фиксации в распор, без использования клеевых составов. В противном случае, при периодическом нагревании и остывании основания, будет происходить разрыв стыков.
  2. Задача полового покрытия – пропускать тепловые волны в дом, а поэтому, при выборе конкретного типа ламината, рекомендуется подбирать доски с минимальным коэффициентом теплового сопротивления. Соответствующая маркировка наносится на упаковке готовой продукции. Рекомендованные параметры: не более 0,1 кв.м. х °K/Вт.
  3. Толщина доски также имеет значение. На чрезмерно тонких досках, при изменениях температурного режима, будут ломаться замки, а слишком толстые ламели станут препятствием для прохождения тепла в помещение. Для полов с инфракрасным обогревом рекомендуется использовать ламели толщиной не более 9 мм и не менее 8 мм.
  4. Следует помнить, что для производства ламинатных досок используют клеевые составы, в которые входит формальдегид. Это вещество при температурах свыше 27°С начинает испаряться, поэтому при выборе покрытия нужно внимательно изучать характеристики материала. Ламинат класса Е0 и Е1 не выделяет вредных веществ при нагреве.
  5. На прочность полового покрытия влияет его способность сопротивляться поверхностному износу. По этому признаку, для укладки инфракрасного теплого пола под ламинат, рекомендуют применять доски с классом стойкости к износу не менее 3.
  6. При монтаже инфракрасного пленочного теплого пола под ламинат допускается применение не только деревянных ламинатных изделий, но и выполненных из винила, что существенно расширяет список доступных для выбора вариантов.
Читайте также  Использование ламината для отделки стен

Следуя приведенным выше советам, можно легко найти и купить ламинат под инфракрасный теплый пол. Как выбрать материал с учетом перечисленных характеристик? Необходимо обратить внимание на обозначения, которые наносятся на упаковочный материал (см. фото ниже).

Видео по теме

Инфракрасный теплый пол под ламинат

Ламинат является достаточно популярным материалом для покрытия полов.
Ламинированные полы хорошо выдерживают воздействия механического характера, монтаж их прост и не занимает много времени, декоративные свойства высокие. Но, имитируя натуральное дерево и создавая комфортную атмосферу в помещении, ламинированный пол не дает ощущение теплоты, характерной для древесины или теплого линолеума. С целью решения этой проблемы создан инфракрасный теплый пол под ламинат.

Принцип работы и основные достоинства

Монтируется он несложно, достаточно быстро, служит долго. Они практичны, цена их сравнительно невысока, уход за такими полами не трудоемкий и не требует приобретения специальных дорогостоящих средств.В сравнении с обычными электрическими полами инфракрасный пленочный теплый пол под ламинат является более экономичным по расходу электроэнергии. Немаловажен и тот факт, что инфракрасное излучение абсолютно безвредно для организма.

Инфракрасный пол, укладываемый под ламинат, представляет собой два слоя полимерной пленки, с полосами запаянной между ними карбоновой пасты. Для подключения к сети на каждой полоске с обеих сторон имеется медный проводник-шина.

При подаче электропитания карбоновая паста становится источником инфракрасного излучения, с длиной волны от 5 до 20 мкм. Такое тепловое излучение, подобно солнечной энергии, нагревает все предметы, на которые попадает. Этот принцип уже давно применяется в обогреве потолков и стен.
Основные достоинства системы обогрева ИК-излучением ламинированных полов:

  1. Благодаря свойствам инфракрасных лучей, такая система нагревает поверхности, а не воздух в помещении.
  2. За счет высокой теплопроводности углерода, входящего в состав карбоновой пасты, нагрев происходит очень быстро.
  3. Высокая надежность, обусловленная параллельным подключением элементов. В случае поломки единичного элемента система обогрева не выйдет из строя.
  4. Подложка под инфракрасный пол подходит практически любая, за исключением токопроводящих материалов. Прогрев полов равномерный.
  5. При пленочной инфракрасной системе обогрева нет необходимости заливать стяжку.
  6. Применение такого подогрева исключает проблему сухого воздуха в помещении.
  7. Расход электроэнергии значительно ниже в сравнении с водяной или электрической обогревательными системами.

Комплект инфракрасного теплого пола

Инфракрасный пол под ламинат можно собрать самостоятельно, а можно купить в виде готового комплекта.

В состав пленочной обогревательной системы входит:

  1. Пленочные нагревательные элементы с полосками карбоновой пасты. Стандартная ширина нагревателей 500 мм и 1000 мм.. По разметке на полотне его можно разрезать на нужные размеры. Оптимальная мощность инфракрасного нагревателя для ламинированного пола составляет 150Вт/м2. Температура прогрева при такой мощности достигает 40 градусов. Температура выше ламинату противопоказана.
  2. Для контроля температурных показателей – термодатчики с кабелем.
  3. Провода для соединения.
  4. Изоляционные материалы.
  5. Клипсы и клеммы для подключения.
  6. Также необходимо установить в каждом помещении терморегулятор.

Чертеж и схема укладки

Начальным этапом устройства теплого пола является разработка схемы укладки и составление чертежа. Тщательно продумывается план монтажа инфракрасной пленки, подключение к блоку управления, соединение с источником питания.
Базовые моменты, которые нужно учесть при планировании теплого пола:

  1. Пленочные обогреватели лучше укладывать вдоль длинной стены комнаты. При такой ориентации пленки уменьшается число контактных соединений.
  2. Рекомендуемая длина полосы — не более 8 метров.
  3. Пленка укладывается с отступом 25-30 см от стен и приборов отопления.
  4. Для того чтобы избежать перегрева мебели, деформации ламината, перерасхода электроэнергии и снижения срока службы нагревательных элементов, система не монтируется под мебелью.
  5. Разрезать пленку можно только по графическим отметкам.
  6. Нельзя стелить полосы внахлест. Между ними должны быть пропуски примерно 5 см.
  7. Покрытие ИК матами до 60 — 70% площади пола считается оптимальным.
  8. Место установки блока питания выбирается с учетом удобной подводки кабеля питания и проводов от пленочных матов.
  9. Провода можно уложить в гофрированную трубу, проделав в стене штроб, а можно убрать в кабель канал.

На графическом эскизе обязательно изображается схема подключения проводов. Возможны два варианта соединений. В первом случае и фазовый и нулевой кабели подключаются с одной стороны пленочных элементов. Но иногда, чтобы исключить возможные пересечения «фазы» и «нуля», их подключат с противоположных сторон пленки.

Вообще при монтаже требуется особое внимание, чтобы случайно не перепутать соединения проводов и допустить короткого замыкания.

Термодатчик монтируется посередине ИК-пленки. Желательно расположить его в наиболее прохладном месте комнаты, если позволяет длина кабеля устройства. В любом случае, расстояние от него до стены не должно превышать 50 см.
С учетом всех рекомендаций схема вычерчивается на бумаге. Затем для удобства она переносится непосредственно на пол. Такой подход упростит монтаж и поможет не допустить ошибок при определении расхода материалов.

Подготовка основания пола

Перед монтажом системы инфракрасного обогрева, основание пола тщательно подготавливается.
Вначале оно выравнивается и грунтуется, если есть трещины, то они ремонтируются. Затем пол освобождается от мусора и пылесосится. После этого стелется гидроизоляционная пленка и выбранная подложка, причем по всей площади помещения, а не только в местах укладки элементов обогрева. Листы подложки кладутся встык, термоотражающей поверхностью наружу. Специальным скотчем они соединяются друг с другом и фиксируются на полу.

Монтаж ИК-поверхности

Укладывать под ламинат инфракрасный теплый пол не сложно, но, тем не менее, процесс требует аккуратности и выполнения работы в соответствии с подготовленной схемой.
Раскраивать пленку следует очень осторожно. В случае ее повреждения на токопроводящих участках или на карбоновой полосе использоваться она уже не может.
Пленочные элементы кладутся блестящей стороной медных шин вниз и скотчем крепятся к подложке. После этого битумной лентой изолируются те места разреза медной шины, которые не будут использоваться для соединения.
В местах подключения нагревательных элементов к электрической сети ставятся клеммы, в большинстве случаев клипсового типа. Для надежного контакта с медной шиной клипсы плотно обжимаются плоскогубцами.

В клемму вставляются зачищенные от изоляции примерно на 1 см провода и фиксируются. Места присоединения проводов к пленке изолируют. Для создания полной герметичности узла два кусочка битумной ленты наклеивают с двух сторон и соединяют между собой.
Температурный датчик устанавливается под лист ИК-пленки на черную полосу нагревателя и закрепляется на ней. Предварительно в подложке, на том месте, где планируется монтаж термодатчика, делается разрез для него. Также вырезаются пазы под провода.

Подключение и пробный пуск системы

К блоку управления, устанавливаемому на стене в удобном месте, по инструкции производителя и по схеме подключения, подсоединяются провода, которые входят в комплект терморегулятора.

Во время первого включения пленочного пола оцениваются основные показатели работы системы: быстрота нагрева и его равномерность. Однако перед первым запуском необходимо провести контрольный осмотр, который должен выявить следующее:

  1. После завершения монтажа все провода должны собираться в одной точке — у терморегулятора.
  2. Если к одному управляющему прибору подключается несколько участков ИК- пола, то недопустимы соединения проводов в виде скруток. Все соединения выполняются только через сертифицированные клеммные разъёмы.
  3. Подключение проводов к разъемам терморегулятора проводится в строгом соответствии со схемой, которая включена в техническую документацию на прибор.

На схеме показаны места подключения фазовых и нулевых кабелей питания, а также заземления. Кроме того, указываются максимальные значения мощности и тока нагрузки в ваттах и амперах. После коммутации проводов они прячутся в специальном кабель-канале, а терморегулятор крепится к стене в удобном месте.

Важно: подключение теплого пола к обычной розетке не допускается. Для защиты людей и животных в обязательном порядке устанавливается устройство защитного отключения (УЗО). В случае возникновения неисправности пола, при соприкосновении человека или домашнего питомца с открытой токоведущей частью, УЗО мгновенно отключает ток.

Ламинат: выбор и укладка

Если при устройстве пола предполагается использовать инфракрасный теплый пол под ламинат, то при выборе самого покрытия следует обратить внимание на такие факторы:

  1. Специальная маркировка. На этикетке покрытия производитель соответствующим значком наподобие «змейки» указывает можно ли использовать данный товар для устройства теплого пола. Иногда указывается максимальная температура нагрева. Предельная температура пола — 27 градусов. Оптимальная температура поверхности ламината на 2-3 градуса ниже.
  2. Толщина ламелей. Чем толще ламинат, тем медленнее проходит тепло.
  3. Структура покрытия. Значение теплового сопротивления прямо пропорционально зависит от плотности ламината.
  4. Концентрации формальдегида. По содержанию формальдегида ламинат делится на несколько классов. Покрытие с классом эмиссии Е1 абсолютно безопасно и используется в жилых помещениях. Класс Е0 еще более экологичен, но цена его достаточно высока. В ламинате классов Е2 и Е3 токсичного вещества в 3 и 6 раз больше, чем в Е1 и для использования в квартирах такое покрытие непригодно.

Перед тем как начать монтировать ламинированное покрытие, необходимо подготовить необходимые инструменты. Кроме того, рекомендуется на смонтированную ИК пленку уложить подложку или обычный плотный полиэтилен. Это поможет избежать повреждения системы обогрева. Полосы подложки стелятся внахлест и скрепляются скотчем.
Далее технология укладки ламината на теплый пол не отличается от обычной. При этом специалисты рекомендуют выбирать продукцию известных производителей, например один из лучших европейских брендов — ламинат Балтерио, или более бюджетную коллекцию Kastamonu Black

Укладка инфракрасного теплого пола под ламинат

Инфракрасный пленочный теплый пол под ламинат укладывать собственными силами проще, так как нет необходимости выполнять монтаж крупногабаритной системы (водяной, электрический аналог).

Данное решение пользуется популярностью благодаря небольшой толщине и высокой эффективности по такому параметру, как теплоотдача, экономия электроэнергии, доступность.

  1. Необходмые материалы и инструменты
  2. Подготовительные работы
  3. Пошаговая инструкция
    1. Настил гидроизоляционой пленки
    2. Определяем место под терморегулятор
    3. Монтаж ИК пленки
    4. Подключение проводов и терморегулятора
    5. Проверка конструкции на работоспособность
  4. Технология укладки ламината
  5. Рекомендации по эксплуатации теплого пола

Какие материалы нужно подготовить

Потребуется нагревательная пленка, а также провода нужного метража для соединения полос теплого пола, изоляция, зажимы, теплоотражающая подложка. Последний материал рассчитывается по площади комнаты. Монтаж будет выполняться с применение скотча, причем потребуется как односторонний, так и двусторонний вариант.

Не является обязательным, но рекомендуется использовать жидкую теплоизоляцию. Если планируется укладка теплого пола под ламинированное покрытие, задействуют полиэтиленовую пленку. Нужно предварительно купить датчик температуры и терморегулятор.

Все необходимое для монтажа

Как правильно подготовить основание?

Снимать черновое покрытие и заново его настилать нет необходимости для такой системы, как инфракрасный теплый пол. Если основа сильно повреждена трещинами или грибком, нужно удалить все имеющиеся дефекты. В определенных ситуациях приходится восстанавливать отдельные участки покрытия.

Обычно монтаж теплых пленочных полов производится на хорошо очищенную поверхность. Нужно удалить загрязнения, включая слои пыли. После проверки строительным уровнем, если необходимо, выполняется выравнивание основания. Но для минимальных перепадов (1-3 мм) достаточно с этой целью использовать теплоотражающую подложку.

Читайте также  Как снять паркет и положить ламинат?

Поэтапное выполнение монтажа

Основные шаги: гидро- , теплоизоляция поверхности; поиск подходящего участка на стене для установки узла управления (терморегулятора); укладка инфракрасной пленки; подключение проводов и монтаж комплектующих.

Устройство пленочного пола

Защита от влаги и теплопотерь

В первую очередь настилается гидроизоляционная пленка. Но сегодня чаще используется жидкий состав, обеспечивающий защиту системы теплого пола от воздействия влажной среды. Покрыть следует полностью всю площадь основания, даже если планируется укладка инфракрасного покрытия лишь на 70-80% поверхности.

Теплоотражающий материал должен быть покрыт металлизированной лавсановой или полипропиленовой пленкой.

Затем нужно разложить по всему полу теплоотражающий материал, его располагают так, чтобы фольгированная поверхность находилась сверху. Это позволит снизить потери тепла во время эксплуатации инфракрасной пленки, так как часть лучей направляются книзу.

Простая алюминиевая фольга для этой цели не подойдет. Теплоотражающий материал скрепляют, используя скотч с металлизированной поверхностью.

Где расположить терморегулятор?

Прежде, чем осуществлять монтаж, необходимо выбрать подходящее место для этой цели. Обычно терморегулятор устанавливают на стене в непосредственной близости к полу (ориентировочно на высоте 20 см). Участок должен быть свободным от предметов интерьера и мебели. С помощью этого узла управления пленка может изменять параметры нагрева: задается базовая температура, а еще реально автоматизировать процесс включения и отключения системы.

Подключения всех отрезков плёнки к терморегулятору выполняют параллельно.

Существует два способа установки: наружный и внутренний. В первом случае устройство располагается прямо на стене, а чтобы скрыть провода используют пластиковый короб. Второй вариант предполагает необходимость штробления стены, чтобы скрыть проводку. Сам терморегулятор также прячется в стене, для чего подготавливается углубление в соответствии с размерами устройства.

Монтаж инфракрасной пленки

Укладка материала производится на полезных участках помещения. Расстояние от стен до пленки не должно быть менее 10 см, а лучше, если полотно будет располагаться на удалении 20 см. Внахлест не рекомендуется укладывать отдельные полосы системы теплых полов. Также их следует располагать в 1 м от источников тепла.

Полосы термопленки не должны быть длиннее семи метров. В местах размещения тяжелых предметов пленку стелить не рекомендуется.

Если нужно разрезать пленку, делать это следует в соответствии со специальной разметкой. Не рекомендуется подключать полосы длиннее 8 м. Правильное расположение инфракрасной системы – токопроводящими медными шинами книзу. К этим участкам подсоединяются специальные зажимы, которые позволяют подключить проводку.

Как изолировать участки инфракрасной пленки, если она была разрезана?

Там, где медные проводники оказались открытыми после разреза пленки, должна быть выполнена изоляция. Для этого подойдет битумный материал. Серебряные контакты, соединяющие токопроводящие шины и нагревающие полоски, тоже требуется заизолировать этим же материалом.

Правила, которых нужно придерживаться при подготовке и укладке

На участках подключения проводки данная процедура проводится лишь после того, как будут установлены зажимы. Их крепят к медным шинам: одна сторона располагается снаружи пленки, другая – внутри, между токопроводящим элементом и полимерным материалом.

Как подключаются провода?

Монтаж проводки выполняется от центра к одной из стен, где она будет спрятана под плинтусом. Важно, чтобы провода располагались под инфракрасной пленкой, для чего по разметке делаются отверстия в полимерном материале. Выводы крепятся посредством тех же зажимов, при этом концы проводов зачищают. Контактные участки изолируют. Провода рекомендуется зафиксировать скотчем на пленке.

К краям медных полос присоединяют контактные зажимы и подключают провода, места подключений тщательно изолируют специальным скотчем.

Снизу к инфракрасному покрытию, а именно, к нагревательной полосе крепится термодатчик. Это можно сделать посредством все той же битумной изоляции. Провода от термодатчика, а также проводка теплого пола подсоединяется к терморегулятору. Если мощность пленки превышает 2 кВт, для ее безопасной работы в схему включается отдельный автомат.

Проверка системы

До того как будет выполняться монтаж финишного покрытия, нужно проверить конструкцию на работоспособность. Для этого ее подключают к сети. При отсутствии искрения, а также в случае полноценного функционирования теплый пол можно покрыть полиэтиленовой пленкой большой толщины (80 мкм). Полосы этот материала настилают внахлест.

Технология укладки ламинированного покрытия

Работу следует начинать с угла комнаты. Для надежного крепления доски ламината оснащены замками по всей длине. Укладка должна быть шахматной, чтобы избежать образования сплошных швов по всей длине ряда. Уплотнить доски можно постукиванием резинового молотка.

Пошаговая инструкция по укладке ламината

Рекомендации

Чтобы в дальнейшем при эксплуатации теплого пола не возникло сложностей, рекомендуется придерживаться ряда советов:

  • Уровень влажности в комнате на момент выполнения монтажа должен быть умеренным (не более 60%), а температура воздуха – выше нуля
  • Пока пленка находится в свернутом положении, подключать ее к сети запрещается
  • При повреждении одно участка инфракрасного полотна система будет продолжать работать, но следует заизолировать это место с двух сторон материала
  • Крепить пленку саморезами, шурупами, гвоздями нельзя, обычно монтаж выполняется посредством скотча.

При подключении проводов и терморегулятора нужно опираться на схему. А еще важно обеспечить быстрый доступ к термодатчику, если он выйдет из строя. По этой причине его располагают ближе к крайней точки теплого пола.

Инфракрасный пол под ламинат: инструкция по укладке ИК пленочного пола

Главная страница » Публикации » Инфракрасный пол под ламинат: инструкция по укладке ИК пленочного пола

Ламинат является одним из популярных видов напольных покрытий. Часто, при необходимости дополнительного обогрева в помещении требуется укладка систем теплого пола. В таких случаях возникает вопрос: какую систему можно использовать в сочетании с ламинатом? Практика показывает, что инфракрасный пол под ламинат применяют в большинстве случаев.

Содержание:

  • Преимущества использования пленочного обогрева?
  • Устройство изделия
  • Технология укладки ИК пола под ламинат
    • Чертеж и схема укладки
    • Подготовка основания пола
    • Монтаж
    • Подключение и пробный пуск системы
    • Укладка ламината
  • Итог

Преимущества использования пленочного обогрева?

Применение данной системы объясняется некоторыми особенностями других систем теплого пола, которые не соответствуют такому покрытию, как ламинат. Из них можно выделить основные:

  • Электрические полы, в основе которых лежат нагревательные маты или кабель, довольно неравномерно производят обогрев, что нежелательно для ламината;
  • Перепады температур в системе водяного теплого пола при подключении его к неавтономной системе, негативно влияют на характеристики ламината и могут вызвать деформацию покрытия, а также образование скрипов и щелей;
  • Монтаж водяной системы требует наличие дополнительной стяжки, что уменьшает высоту помещения и занимает наибольшее время на обустройство.

При сравнении данных особенностей теплых полов с ИК полом, можно заметить, что он не имеет таких недостатков. Кроме того, ИК теплый пол под ламинат имеет ряд преимуществ:

  1. Пленочный теплый пол под ламинат не имеет очень высоких температур нагрева, что исключает возникновение деформации покрытия;
  2. Подобный вид позволяет снизить затраты на электроэнергию, по сравнению с другими системами теплого пола;
  3. Нагрев поверхности происходит очень быстро и равномерно;
  4. Большой срок службы;
  5. Быстрый и простой монтаж, что дает возможность укладывать его своими руками;
  6. Не создает сухости воздуха в помещении.

Устройство изделия

Инфракрасный теплый пол под ламинат имеет свою систему, в которую включены следующие элементы:

  • Электропроводка;
  • ИК пленка;
  • Теплоотражающий материал;
  • Датчики и регулятор температуры;
  • Изоляция для пленки или гидроизоляция;
  • Крепежные зажимы;
  • Также в комплект входит инструкция по монтажу.

Пленки обычно имеет различную длину и ширину в 50 или 100 см. На них находится специальная линия раскроя, по которой можно совершать разрез материала необходимой длины. В других местах разрезать пленку нельзя.

Мощность такой системы может быть различной – 150, 220 или 440 Вт/м2, но для ламината используют вариант, имеющий показатель — не более 150 Вт/м2.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

  1. Составление чертежа и схемы укладки;
  2. Подготовка основания;
  3. Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
  4. Подключение и пробный пуск системы;
  5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

  • Удалить мусор и пыль;
  • Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
  • Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
  • В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Монтаж

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

  • Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
  • Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
  • Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
  • Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

  • Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
  • Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
  • Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

  1. Провода подвести к блоку терморегуляции;
  2. При необходимости использовать штатные соединители;
  3. Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.


Уют для многих предстаёт пределом мечтаний, а ведь его достаточно просто воплотить в жизнь. Теплый пол привлекает любого человека, который боготворит.


Ламинированное покрытие привлекает скоростью и простотой монтажа. За этими рекламными заявлениями не каждый разглядит массу проблем, нюансов и.


Устройство рационального обогрева жилых помещений является одним из насущных вопросов, возникающих при отделке или ремонте квартиры. Для этого могут быть.
