Дюбель молли для гипсокартона нагрузка

Дюбель молли – надежный крепеж на листовые и пустотелые материалы

Крепление к пустотелым и полнотелым материалам требует применения разного крепежа. Если во втором случае метиз любого рода удерживается за счет силы трения, то в первом такой метод неосуществим. Не менее сложно закрепить конструкции к тонкому листовому материалу.

Во всех таких случаях используется специальный крепеж – дюбель молли.

Особенности выбора дюбелей молли

Поскольку в пустотелых или щелевых материалах силы трения недостаточно, чтобы создать крепление, используют другой принцип: крепеж сам по себе при установке образует упор за счет своей специфической формы. При этом подразумевается, что при монтаже дюбель сохраняет свою первичную форму, а при вкручивании винта она будет изменяться.

Для крепления на листовые материалы и в пустотные можно использовать универсальные дюбели. Но, как правило, при фиксации не тяжелых предметов – полка, картина, светильник, предпочитают использовать специализированный и более дешевый крепеж – дюбель-бабочку. Если же закрепить необходимо достаточно увесистый предмет, прибегают к помощи дюбеля молли.

Особенности крепления дюбеля молли рассмотрены в данном видео:

Конструкция

По своей конструкции он не слишком отличается от своего пластикового собрата – бабочки, но выполняется целиком из металла, а потому и несущей способностью обладает более высокой, и стоит дороже. Состоит изделие из втулки и винта, причем винт может комплектовать его или подбираться самостоятельно при необходимости:

  • металлическая полая втулка – цанга, имеет продольные прорези в средней части. Эта часть и является распорным телом;
  • цанга имеет внутреннюю резьбу, поэтому винт к ней нужно подбирать соответствующий;
  • винт из комплекта оснащается опорной шайбой с двумя заостренными выступами – зубцами. Шайба фиксируется на поверхности материала и не позволяет цанге прокручиваться во время монтажа;
  • винт выпускается с потайной и полукруглой головкой.

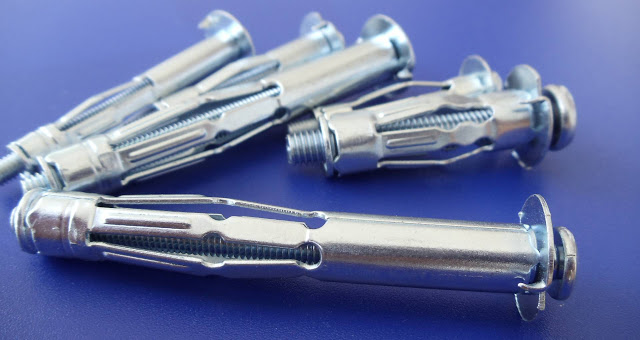

Дюбель молли (фото)

Плюсы и минусы

В отверстие дюбель вставляется в сложенном виде, затем в него вкручивается винт. При вкручивании распорное тело складывается, образуя многолепестковую опору в виде конического шатра или зонтика, плотно прижимающуюся к тыльной стороне материала. Установка крепежа отличается от крепления обычной бабочкой: здесь винт не закручивается, а вытягивается при помощи специального инструмента – клещей для дюбеля или монтажных плоскогубцев.

Дюбель молли изготавливается только из металла. Материалом служит оцинкованная сталь или нержавеющая сталь. Последняя благодаря высокой стоимости применяется только на самых ответственных участках.

Главный недостаток такого вида крепежа – необходимость в некотором свободном пространстве: клещи и плоскогубцы имеют определенные параметры и для работ с этим инструментом нужна свободная площадь.

Факторы подбора

При выборе изделия учитываются следующие факторы:

  • диаметр – здесь действует обычное правило: чем больше диаметр, тем более высокой несущей способностью обладает крепеж;
  • длина – определяющим фактором является толщина стены или базового материала и длина нераспорной части изделия. Прочность крепления определяется плотностью контакта между распорным телом и материалом, а если толщина слоя окажется меньше, чем длина нераспорной части надежности крепления не достичь;
  • материал – для помещений с очень тяжелыми условиями эксплуатации – высокая влажность, испарение кислот, необходимо выбирать более коррозийной стойкий вариант, то есть, из нержавеющей стали.

Маркируются изделия по-разному.

  • Так, маркировка от Fischer включает данные о диаметре внутренней резьбы цанги, ее длине и типе винта – с потайной головкой, с крюком.
  • А в маркировке от Mungo указывается еще и максимальная толщина основания.

Разновидности крепежа

Дюбель молли – крепеж специализированный, а потому большое разнообразие конструкционных особенностей не предполагает.

По материалу изготовления выделяют лишь 2 варианта:

  • из оцинкованной стали – покрытие, как правило, гальваническое;
  • из нержавеющей стали – более стойкое к коррозии и более дорогостоящее.

По конструкционным особенностям различается не столько дюбель молли, сколько винт, его комплектующий:

  • с потайной головкой – плоская шляпка, которую можно утопить в поверхности стены или в прикрепляемом материале. Этот вид крепежа очень сложно демонтировать, здесь придется повредить материал;
  • с полукруглой головкой – крепеж не скрыт, зато и демонтировать его куда легче;
  • с крюком – вариант для люстр и подвесных потолочных светильников. При установке осветительных приборов на гипсокартонный потолок дюбель молли используется чаще всего;
  • с крюком Г-образной формы – такая модель больше подходит для установки настенных светильников, бытовой техники, мебели и так далее;
  • с кольцом – применяется дюбель молли при монтаже коммуникаций и бытовых предметов нестандартной конструкции. Например, подвесные кресла и качели для детей можно монтировать на стальные дюбели.

Про нагрузку, размеры, которые имеет дюбель молли для гипсокартона и других материалов, расскажем ниже.

Дюбель молли для гипсокартона: размеры, нагрузка

Гипсокартон – это современный отделочный материал, при помощи которого можно сделать идеально ровной любую поверхность. Но листы ГКЛ являются очень хрупкими, так что в процессе их монтажа необходимо задействовать особые крепежные элементы. При помощи этого материала можно выровнять потолок, стену, сделать нишу. А для крепления на потоке светильника требуется дюбель для листов ГКЛ. Сегодня эти элементы представлены в широком ассортименте, но вот большим спросом пользуется дюбель молли.

Описание и характеристики

Дюбель – это крепежный элемент, при помощи которого можно монтировать каркас в целях монтажа ГКЛ листов или непосредственной облицовки листами уже готовой несущей конструкции. Дюбель моли ГОСТ 28457-90 – это крепежные элемент, который имеет основание для вставки самореза. Его задействуют при креплении профиля к поверхности стены. Особенность его в высокой прочности и стойкости к износу. Еще эта деталь гарантирует мертвую сцепку материалов. Так как на ножке у него имеются зазубрины различного размера, то после установки вытащить ее уже будет практически невозможно, в отличие от гвоздей даже высокого класса 4028 63 ГОСТ.

К минусам этого изделия можно отнести надобность в выполнении дополнительного просверливания отверстия в стене. Для этих целее требуется перфоратор. Также недостаток дюбеля в том, что задействовать его можно далеко не на всех поверхностях. Если это древесина и пенобетон, то они могут крошиться под влиянием механической нагрузкой.

Дюбель с таким интересным названием молли по внешнему виду напоминает такой крепежный элемент, как зонтик. У них даже принцип действия очень схож.

Представленное изделие оснащено готовыми кольцами и крепежными крючками. Применять “молли” можно при установке люстры или другого изделия на поверхности из ГКЛ. В пустом пространстве дюбель раскрывается, при этом равномерно распределяет нагрузку на большую площадь. Таким образом, установить объемную люстру будет несложно даже дилетанту. В последнее время большое распространение получили и грибки для крепления утеплителя, имеющие схожий принцип.

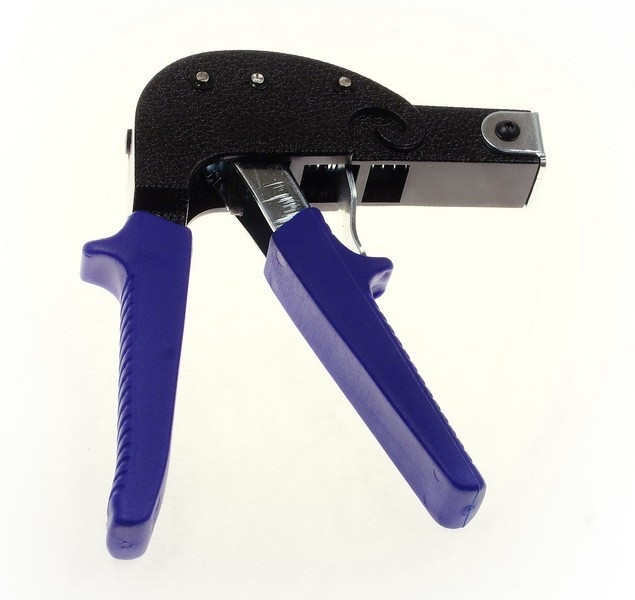

Для ускорения монтажа необходимо применять особые щипцы. Он надежно будет закреплен в конструкции за счет распирающей консоли. Для этого потребуется сверление. Такой тип изделия можно задействовать не только для листов ГКЛ, но и для монтажа практически всех полых конструкций.

На видео- дюбель молли для гипсокартона:

Для изготовления дюбеля моли применяют сталь с гальваническим покрытием из цинка. Конструкция предусматривает наличие винта и полой цанги. Последняя деталь включает 4 фиксирующих сегмента и нераспорную часть. Длина нераспорной части подбирается с учетом с толщиной листа ГКЛ. Защитой от проворачивания внутри отверстия элемент молли защищают острые зубцы. Они сосредоточены прямом на стопорном бортике. Именно этот элемент и не дает провалиться дюбелю внутрь отверстия.

А вот как выбрать саморезы для гипсокартона и по каким параметрам, подробно рассказывается в данной статье.

Как использовать дюбель бабочку для гипсокартона и где именно можно применять, поможет понять данная статья.

Какие направляющие для гипсокартона существуют и какие размеры, поможет понять данная статья: https://resforbuild.ru/metall/napravlyayushhie/dlya-gipsokartona-razmery.html

Возможно вам так же будет интересно узнать о том, каковы размеры листа потолочного гипсокартона.

Первоначально “молли” был разработан специально для гипсокартона и подобны материала. Но сегодня область его применения расшились. Сегодня дюбель молли стал активно применяться при оформлении жизненного пространства. При помощи этого изделия можно выполнить крепеж полочки, шкафчика и прочих декоративных элементов.

Конечно, для многих “молли” не кажется каким-то особенным и схож с остальными крепежными элементами. Но есть у него одна особенность, которая его явно отличает от всех остальных: дюбель можно свободно извлечь и применять повторно.

К преимуществам дюбеля молли можно отнести:

  • не нужно покупать отдельно шурупы, так как они уже идут в комплекте с дюбелем;
  • крепежный элемент способен выдержать нагрузку до 35 кг;
  • можно легко провести демонтаж.

“Молли” классифицируют по материалу.

Для монтажа ГКЛ листов применяют такие виды крепежных элементов:

    Металлические. Этот вариант изделия является самым практичным, но при это и стоимость у него одна из самых высоких. Такой как из из металла способен выдерживать большие нагрузки. В среднем элемент рассчитан на вес ГКЛ листа до пару сотен кг. В продаже сегодня можно увидеть “молли”, который дополнительно обработан специальными составами для защиты от коррозии. А вот что собой представляет и где используется тарельчатый дюбель для крепления утеплителя, поможет понять данная статья.

Пластиковые и нейлоновые. Этот вариант дюбеля является более современным. Для изготовления применяют соединения пластика. Представленные крепежные элементы доступные, легкие и не боятся влиянию коррозии. При всех этих достоинствах пластиковых и нейлоновых моделей молли, есть у них и недостаток – они имеют меньшую механическую стойкость по сравнению с металлическими изделиями. Еще у них более низкий порог нагрузок.

Размеры

Выбирая “молли”, крайне важно обратить внимание на его размеры. Этот параметр необходимо учитывать, ведь именно от него и будет зависеть, как прочно дюбель осядет в листе ГКЛ. Выбирать подходящий размер нужно с учетом толщины листа гипсокартона. Этот же момент нужно учитывать при выборе кровельного самореза по дереву.

Таблица 1 – Размеры

Размер, мм (D x L) Вес (1000 шт.)
4 х 21 6
4 х 32 7,18
4 х 38 8,5
4 х 46 9,4
4 х 54 9,5
4 х 59 10,9
5 х 37 11,8
5 х 52 15,5
5 х 65 19,7
5 х 80 23,6
6 х 37 15,6
6 х 52 20,8
6 х 65 26,4

Использование

Не нужно думать, что все дюбели монтируются одинакового. Для каждого крепежного элемента существуют свои особенности крепления, так что дюбель молли не является исключением. Это относится и к выбору размера кровельных саморезов по металлу со сверлом.

Чтобы ваша конструкция была прочно и надежно закреплена, необходимо придерживаться следующего плана действий:

  1. Используя сверло на 8 мм, выполнить отверстие.
  2. Вставить в лист ГКЛ дюбель. Он имеет бортик с двумя зубцами и плотно прилагает. Благодаря тому можно не допустить прокручивание анкера во время его крепления.
  3. При помощи винта, который идет в комплекте, шуруповерта или отвертки прикрутить к листу ГКЛ. Делать это нужно так, чтобы крепежный элемент вплотную был прикручен.
  4. В рассматриваемом случае происходит скручивание центральной части втулки, в результате чего достигается надежная фиксация закрепляемого предмета.

Для тех кто любит все работы производить самостоятельно, стоит узнать о том, как крепить направляющие для гипсокартона, а так же какое должно быть расстояние между саморезами при креплении гипсокартона.

Какие существуют размеры и какова цена профиля под гипсокартон, поможет понять данная информация.

А вот как и с помощью чего можно наилучшим образом положить плитку на гипсокартон в ванной, указано здесь в статье.

На видео- использование дюбеля молли:

Дюбель молли – это один из популярных крепежных элементов, который используют при работе с гипсокартонном. Главное его достоинство в том, что способен выдерживать большие нагрузки. Кроме этого, один и тот же элемент можно выкрутить и вмонтировать еще раз. Благодаря специальному покрытию дюбель не подвергается влиянию коррозии, следовательно, это продлевает срок его эксплуатации.

Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Гипсокартон хорош тем, что позволяет быстро и качественно выровнять стены или потолок. Но материал имеет один существенный недостаток: он хрупкий и не рассчитан нагрузку в виде навесного шкафа или полки. Традиционные методы крепления в случае с поверхностями из ГКЛ ненадежны: материал начинает крошиться. В такой ситуации используют принципиально другой крепеж – специальный дюбель для гипсокартона.

Существует несколько типов дюбелей, позволяющих крепить навесные конструкции к ГКЛ:

  • Бабочка.
  • Пластиковый или металлический ввертыш Driva.
  • Molly.
  • Дюбель Фишера.
  • KNAUF Hartmut.
  • Обычный дюбель-гвоздь.
  • Пружинный.

Каждый из этих видов крепежа имеет достоинства и недостатки. Чтобы разобраться, какой из них выгодней использовать в конкретной ситуации, познакомимся с ними поближе.

Дюбель-бабочка

Свое название этот крепежный элемент получил за то, что в затянутом состоянии формой напоминает бабочку. При вкручивании в него шурупа крылья дюбеля раскрываются и упираются в поверхность гипсокартона с обратной стороны. Для предотвращения прокручивания элемента предусмотрены специальные манжеты.

По конструкции «бабочку» можно рассматривать как облегченный и более дешевый вариант дюбеля Молли.

Такой вид крепежа предназначен для небольших светильников, карнизов или плинтусов, фиксации электропроводки, выключателей. По заверениям изготовителей, способен выдержать нагрузку до 28 кг.

Инструкция по установке дюбеля-бабочки проста:

  • В нужном месте, с использованием сверла соответствующего диаметра, проделывается отверстие под дюбель.
  • Боковые «крылышки» сжимаются рукой, после чего крепежный элемент вставляется в отверстие. Он должен входить туго, поэтому для осадки рекомендуют использовать молоток. При этом насечки на корпусе дюбеля должны вонзиться в гипсокартон с лицевой стороны. Это предотвратит прокручивание элемента.
  • Вворачивая саморез, нужно добиться плотного прижатия крылышек к поверхности листа с обратной стороны гипсокартона.

Нюансы монтажа «бабочки» показаны на видео.

Преимущества этого вида крепления:

  • легкость установки;
  • возможность извлечения при необходимости.

Есть и недостатки:

  • Для использования нужно свободное место за поверхностью ГКЛ.
  • Применение этих дюбелей ограничено толщиной гипсокартонного покрытия – до 12 мм. То есть при монтаже ГКЛ в два и более слоя такой крепеж не подойдет.

Дюбель Driva

Это металлический, пластмассовый или нейлоновый полый стержень, имеющий винтовую нарезку. В головке имеются шлицы под крестообразную отвертку.

Удобнее использовать разновидность дюбеля «Дрива», снабженную сверлом. Тогда установка значительно упрощается:

  • При помощи шуроповерта элемент вворачивается в стену.
  • В крестовидную щель дюбеля вкручивается шуруп, который распирает его изнутри. Это гарантирует прочную фиксацию элемента в гипсокартоне.

Для разновидности Driva, лишенной сверла на конце, заранее готовят отверстие диаметром 6 мм.

Длина дюбеля из пластика – 23 мм, а вот величина металлических варьируется от 33 до 44 мм. Поэтому при выборе крепежа учитывается толщина стены.

Главные преимущества крепления «Дрива»:

  • Низкая цена метиза.
  • Необязательно наличие свободного пространства за перекрытием.
  • При необходимости просто демонтировать.
  • Пластиковые модели рассчитаны на нагрузку до 25 кг, металлические – до 35 кг.

Дюбель Molly

Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.

Процесс установки следующий:

  • Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
  • Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
  • Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.

Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.

Обратите внимание! Molly нельзя демонтировать: для извлечения придется ломать стену.

А вот и видеоинструкция по монтажу Molly:

Fischer PD

Одна из самых новых и удобных разработок в сфере крепежа для гипсокартона. Принцип действия оригинален тем, что при закручивании самореза внутрь дюбеля его конический хвостовик вдавливается в пластиковую гильзу, заставляя раскрываться крылья-упоры. При небольшой толщине листа они осуществляют прижатие с тыльной стороны. Если толщина гипсокартона значительна, они заклинят дюбель в просверленном отверстии.

Выдерживает такой крепеж 12–15 кг. Установить его просто:

  • Готовится отверстие в гипсокартоне.
  • Вставляется дюбель. Продольные ребра предотвратят его проворачивание, а усиленный фланец не позволит ему провалиться в отверстие.
  • Закручивается стопорный винт. По мере его продвижения раскрываются «крылышки» и происходит фиксация дюбеля.

«Хартмут» от «Кнауф»

Чемпион среди крепежа по удерживаемому весу. Способен выдержать нагрузку до 55 кг. Состоит из металлической П-образной планки, запирающей втулки, и двух направляющих из пластика.

  • В гипсокартоне сверлится отверстие диаметром 13 мм.
  • В него вводится металлическая планка. Потянув за направляющие и выровняв их относительно друг друга, ее нужно привести в рабочее положение.
  • Направляющие вводятся в бесцветную пластмассовую втулку. Она вставляется в отверстие до упора.
  • Концы направляющих разводятся в разные стороны, после чего обламываются.
  • В дюбель вворачивается винт, идущий в комплекте поставки.

В итоге получается очень надежная точка опоры, способная выдержать солидные нагрузки.

Дюбель-гвозди

Тоже используются при навешивании нетяжелых предметов на гипсокартонные поверхности. Такой крепеж популярен из-за своего удобства и невысокой цены. Изготавливается обычно из пластика, но есть и алюминиевые разновидности.

  • Сверлится отверстие, соответствующее толщине метиза.
  • Молотком туда аккуратно вбивается пластиковая часть.
  • Винтовой стержень тоже забивается при помощи молотка. Крестообразные шлицы на нем предусмотрены на случай, если потребуется вывернуть винт. Но пластиковую часть достать из ГКЛ практически невозможно.

При всем своем удобстве эти метизы служат для крепления на гипсокартонной поверхности только легких предметов.

Пружинный анкер

Этот элемент крепежа тоже называют дюбелем, хотя это не совсем верно. Он весьма часто используется для крепления к потолку навесных конструкций, например светильников. Представляет собой винт, снабженный двумя упорами, которые разжимаются пружиной.

  • В потолке сверлят отверстие необходимого диаметра.
  • Вводят в него анкер, предварительно сложив лопасти и удерживая их от раскрытия. Оказавшись за гипсокартонной поверхностью, они автоматически раскроются, обеспечив надежное крепление.

Следует учесть, что демонтировать пружинный подвес невозможно.

Грамотный выбор крепежных элементов не только обеспечит надежность фиксации навесных конструкций на поверхности гипсокартона, но и убережет ГКЛ от ненужных повреждений.

5 популярных видов дюбелей для крепления гипсокартона

  1. Как правильно выбрать видов дюбель для крепления гипсокартона
  2. Дюбель д рива для гипсокартона
  3. Дюбель бабочка для гипсокартона
  4. Дюбель молли для гипсокартона
  5. Дюбель для гипсокартона Хартмут Knauf
  6. Дюбель для гипсокартона FISCHER DUOTEC

Как правильно выбрать видов дюбель для крепления гипсокартона

Рынок стройматериалов предлагает широкий ассортимент крепежных изделий. И среди них разумеется имеется специальные дюбеля для фиксации гипсокартонных листов. Эти элементы разделяются на две разновидности.

Первая уплотняет стенки внутри отверстия, подвергая гипсовую прослойку распирающей нагрузке. Вторая обжимают лист с обеих сторон, взаимодействуя с сердцевиной и картонной оберткой. Ниже рассматриваются типы дюбелей для гипсокартона, которые имеются в каждой группе.

Дюбель д рива для гипсокартона

Распорный дюбель бывает металлическим и пластиковым. Конструкция элемента выглядит как конус, оснащенный широкой резьбой, острым концом и шляпкой крупного диаметра. В шляпке присутствует напоминающая крест выемка для закручивания отверткой либо битой PH2.

Отверстие в гипсокартоне проделывается наконечником типа перо или трезубец при вращении крепежного изделия. Но плохой пластик деформируется под нагрузками и плавится при нагревании крутящим моментом. Решение проблемы предлагает проделать неглубокую ямку, прорезая картон любым саморезом.

Более быстрым вариантом является сверление листа сверлом с диаметром 6–8 миллиметров. Как сообщают технические характеристики, размеры пластиковых дюбелей «Дрива» равны 15х23 либо 12х32 мм, а металлических — 14х28 или 15х38 мм. Первый вариант сопротивляется нагрузкам до 25 кг, а второй удерживает до 32 кг материала обшивки. Оба варианта дюбелей можно эксплуатировать при 40 градусах мороза и 50 градусах жары, а также повторно применять после демонтажа гипсокартонной конструкции.

Дюбеля-дривы используются, когда между основанием и гипсокартонной обшивкой имеется малая или большая дистанция. При выполнении монтажных работ ввинчиваемые изделия углубляются в толщу полотна, после чего закручивается саморез. Если допустить перетягивание, прокручиваемый дюбель ухудшит надежность фиксации.

Дюбель бабочка для гипсокартона

Материалом для производства обжимного дюбеля является металл или поливинилхлорид. Стержень изделия разделяется на 2 участка. Первый погружается в гипсокартон, а его рифленая поверхность надежно фиксирует положения. Вторым является место, куда вставляется саморезный винт.

Связь между элементами обеспечивается двумя лепестками, которые раздвигаются во время закручивания шурупа. Внутри допускается существование упоров, закрепленных на свободном участке стержня и поправляющих сгибы лепестков.

Информация о технических характеристиках может рассказать, что в качестве основного материала для изготовления дюбелей-бабочек производители пользуются оцинкованной сталью, пропиленом, либо нейлоном. Погружаемая часть поддерживает работу с листами толщиной до 10–12 мм.

Длина корпуса у такого крепежа равна 12–260 мм, а диаметр — 4, 8 либо 10 мм. «Бабочка» выдерживает нагрузку до 20–28 кг. Использовать этот дюбель рекомендуется, когда размер пустого пространства за гипсокартонным покрытием больше длины стержня.

Изделие монтируется после просверливания сквозного отверстия, размер которого равен значению наружного диаметра дюбеля. При выполнении монтажных операций сначала закручивается саморез, а стержень не забивается до упора. Оканчиваются эти мероприятия постепенной подгонкой шляпки и наконечника стержня друг к другу.

Дюбель молли для гипсокартона

Главным материалом для изготовления этого типа крепежа является сталь, которая подверглась процедурам цинкования или является нержавеющей. Внутренняя резьба наконечника называется цангой и предотвращает прокручивание. Изделие комплектуется тайной либо полукруглой головкой, а также шайбой.

Длина крепежа достигает 21–80 мм, диаметр может соответствовать 4, 5, 6 или 8 мм. Но производители выбирают другие варианты, руководствуясь своими техническими условиями.

Дюбель «Молли» способен удерживать до 25 кг гипсокартона толщиной от 5–6 мм, но практическое значение отличается в обе стороны. Использование ограничивается исключительно дистанцией между полотном и поверхностью стены. Установка осуществляется после проделывания дырки для вставки дюбеля.

Стержни необходимо забивать до упора, чтобы зафиксировалось их положение, а затем закручивать винты. Результатом работы станет складывание лепестков в форме зонта, надежно прижимающее изделие к ГКЛ.

Дюбель для гипсокартона Хартмут Knauf

Германская компания Кнауф получила патент на уникальный фиксатор гипсокартона, который сопротивляется повышенным параметрам нагрузок. Подобный дюбель состоит из якорной пластины, которая оснащена резьбовым отверстием и выглядит буквой «П». Для ее производства применяется защищенная цинковым покрытием сталь. Следующим элементом являются направляющие, которые исправляют положение крепежа. Они представлены двумя синими пластиковыми усиками в центре пластины.

Также имеется втулка, беспрепятственно передвигающаяся по направляющим и играющая роль фиксатора. Комплект нового германского дюбеля-хартмута содержит винт размером 5х60 мм. Прикрепленное к стене изделие выдерживает примерно 35 килограмм одного и 55 килограмм двух листов гипсокартона.

После монтажа на потолке он надежно фиксирует весящие до 6 килограмм полотна. Если применяются два дюбеля, максимальный показатель выдерживаемой нагрузки повышается до 75 кг. Установка немецкого крепежа осуществляется в отверстии диаметром 13 мм.

В пространстве между полотнами гипсокартонной обшивки и основой располагается играющая роль якоря пластинка, а ее положение меняется направляющими. Втулка смещается к лицевой стороне гипсокартона, а затем вставляется в дырку до упора. Дальше многоразовым сгибанием устраняются лишние части усиков, после чего закручивается винт.

Дюбель для гипсокартона FISCHER DUOTEC

Новейший дюбель-гвоздь работает аналогично немецкому хартмуту. В нем присутствует распорно-прижимная деталь, которая через дыру диаметром 10 мм размещается с тыльной части основания. Поливинилхлоридная гильза замыкает посадочную область и закрепляется полосой с рифлением.

Последняя потом подвергается отламыванию. Толщина гипсокартона, монтируемого с применением дюбелей «Фишер» длиной 39 мм должна начинаться от 9,5 мм, а наибольшая нагрузка — равняться 75 кг. Кроме того, допускается применение рабочей части крепежа как стандартного распорного дюбеля для монолитных конструкций.

Дюбель DUOTEC предназначен для предварительного монтажа. Простой монтаж с применением стандартного сверла диаметром 10 или 12 мм. Малая длина дюбеля обеспечивают простой монтаж в узких и изолированных пространствах. Обратите внимание на длину основного элемента.

При попадании просверленного отверстия в полнотелую конструкцию, DUOTEC работает по принципу распорного дюбеля. Паз для завинчивания шурупа, образованный двумя пластинами из нержавеющей стали А2, обеспечивает возможность использования шурупов для ДСП, метрических винтов и шпилек.

Дюбель для гипсокартона Молли

В строительстве нередко используются пустотные материалы и листовая отделка. Они привлекают простотой монтажа и малым весом. Однако работа с такими материалами требует специального крепежа, так как обычный гвоздь или саморез не удержится в пористой или пустотной стене.

  1. Описание и назначение крепежного изделия
  2. Разновидности дюбелей Молли
  3. По материалу
  4. По конструкции
  5. Размеры дюбелей
  6. Правила выбора
  7. Правила монтажа

Описание и назначение крепежного изделия

Обычной крепеж сцепляется с материалом стены или потолка за счет сил трения и сжатия, которые действуют на его тело. Но если материал перегородки пористый, площадь контакта с телом крепежа слишком мала и сил трения недостаточно. Такой гвоздь не выдерживает даже небольшой нагрузки.

Еще хуже обстоит дело с пустотелыми конструкциями, наподобие гипсокартонной перегородки или подвесного потолка. Лист гипсокартона хрупок, крепить на него нельзя. В тоже время между обшивкой и стеной нередко остается большое пространство и другого выхода, кроме как закрепиться каким-то образом на тонком гипсокартоне, просто не существует.

Для таких слухачи разработан специальный крепеж – дюбель Молли. По конструкции он напоминает свой близкий аналог – дюбель-бабочку или анкер, но изготавливается из металла и рассчитан на большую нагрузку.

Состоит изделие из следующих частей.

  • Полая металлическая втулкацанга. В последней части втулка имеет прорези. Она выполняет роль распорки. Внутри цанги нарезана резьба, поэтому работает дюбель только с винтом соответствующего диаметра.
  • Винт с опорной шайбой оснащен двумя острыми зубами. Шайба закрепляется на поверхности материала и не дает цанге проворачиваться во время монтажа. Винт оснащается потайной или полукруглой головкой. Первый менее заметен, второй удобнее в работе.

Дюбель Молли для пустотелых конструкций рассчитан на довольно большие нагрузки. Для фиксации легких предметов, наподобие картины или полки на стене, рациональней использовать пластиковые дюбель-бабочки. Чтобы подвесить тяжелую люстру на гипсокартонный потолок, потребуется металлический вариант.

Разновидности дюбелей Молли

Дюбель Молли – специализированный крепеж, область его применения невелика. Но все же изделия различают по назначению и материалу изготовления.

По материалу

Дюбель предназначен для восприятия больших нагрузок, поэтому выполняется только из твердых надежных металлических сплавов. Есть только 2 подходящих материала.

  • Оцинкованная сталь – конструкцию штампуют из углеродистой стали и покрывают слоем цинка. Последний защищает дюбель от коррозии.
  • Нержавеющая сталь – для изготовления берут сплавы с добавкой хрома или никеля. Метиз не боится высокой сырости и даже прямого контакта с водой, так как совершенно не подвержен ржавчине. Дюбель из нержавейки дороже, но и долговечнее.

По конструкции

Общая конструкция дюбеля изменяется мало. Однако верхняя внешняя часть цанги и винта может быть модифицирована. Выпускают следующие варианты.

  • С потайной головкой – винт оснащается плоской шляпкой. Крепеж остается незаметным. Однако демонтировать его сложно, так как трудно подцепить головку.
  • С полукруглой головкой – удобнее в обращении. Однако остается на виду после установки.
  • С крюком – модель для подвесных люстр и светильников. Чаще всего применяется для монтажа на гипсокартонный потолок и избавляет владельца от поисков специального определения для люстры.
  • С Г-образным крюком – предназначен для установки настенных светильников, бытовых приборов, мебели.
  • С кольцом – используется при монтаже коммуникаций или установке предметов нестандартной конструкции, например, подвесного кресла.

При выборе метиза нужно помнить, что решающим фактором остается мощность крепления, а не форма.

Размеры дюбелей

Габариты изделия и характеристики определяет ТУ, поскольку ГОСТ стандартов на такой вид крепежа не включает. Размерный диапазон дюбелей невелик. Его назначение – фиксация на листы фанеры, ЛСП, МДФ, дерева, гипсокартона, а такие конструкции невелики.

  • Диаметр – 4, 5, 6 и 8 мм.
  • Длина – от 21 до 80 мм. Диапазоны у разных производителей отличаются.

Допустимая максимальная нагрузка на дюбель указывается на маркировке. Величина разная при монтаже в разные материалы. Крепеж с размерами 4*32 мм при установке на ДСП толщиной в 10 мм выдерживает 0,25 кН, при фиксации на гипсокартон толщиной в 9,5 мм – 0,15 кН.

Рабочая постоянная нагрузка должна составлять величину равную в 30% от максимальной.

Правила выбора

Крепеж Молли выбирают с учетом следующих параметров.

  • Диаметр – чем больше диаметр, тем более высокую нагрузку выдерживает дюбель.
  • Длина – подбирается по толщине перегородки. Толщина поверхности должна быть равной или больше длины неразборной части. Иначе крепеж не создает достаточного упора.
  • Материал – для помещений с высокой влажностью, для открытых веранд на морском побережье берут модели из нержавейки. В остальных случаях покупают оцинкованные дюбели.

Учитывают и конструкцию: для монтажа люстры лучше купить модель с крюком.

Правила монтажа

Технология установки дюбеля несложна, но требует точного выполнения инструкции.

  1. Перед выбором изделия рассчитывают возможную нагрузку – максимальную и рабочую. По этим данным подбирают дюбель. Для расчетов используют таблицы в справочнике.
  2. Под цангу высверливают отверстие. Диаметр втулки и отверстия совпадают.
  3. Вставляют цангу в отверстие так, чтобы зубчики соприкоснулись с поверхностью.
  4. Вкручивают винт – шуруповертом или отверткой.
  5. Клещами или плоскогубцами вытягивают винт. Гильза с прорезями при этом складывается и создает упор с внутренней стороны поверхности.
  6. Винт полностью вытягивают и закрепляют заново через фиксируемую деталь. Если используется модель с крюком или кольцом, винт просто вкручивают повторно.

Сантехник .

Телефон Сантехника 8 (495) 235-25-21, 8 (963) 626-40-67

воскресенье, 28 марта 2021 г.

Дюбель молли — конструкция, плюсы и минусы

  • Металлическая полая втулка – цанга, имеет продольные прорези в средней части. Эта часть и является распорным телом;
  • Цанга имеет внутреннюю резьбу, поэтому винт к ней нужно подбирать соответствующий;
  • Винт из комплекта оснащается опорной шайбой с двумя заостренными выступами – зубцами. Шайба фиксируется на поверхности материала и не позволяет цанге прокручиваться во время монтажа;
  • Винт выпускается с потайной и полукруглой головкой.

  • Шурупы входят в набор вместе с дюбелями;
  • Высокое качество и надежность крепежа;
  • Способность к значительным нагрузкам — это, можно сказать, самый мощный дюбель. С помощью молли на гипсокартнон можно крепить кухонную мебель;
  • Крепеж можно демонтировать в отличие от пластикового и использовать повторно. Как утверждают производители, на эксплуатационных характеристиках демонтаж не сказывается;
  • Поэтому эти дюбеля выпускаются различных видов для надежных креплений.
  • Требуется предварительное сверление, специальные клещи и некоторые навыки в работе с клещами для раскрытия дюбеля;
  • Сравнительно высокая цена конструкции;
  • Установить в ограниченном промежутке нереально — обязательно нужно пространство для работы с клещами;
  • Устранить крепление получится только при сломе перегородки.

  • Диаметр – здесь действует обычное правило: чем больше диаметр, тем более высокой несущей способностью обладает крепеж;
  • Длина – определяющим фактором является толщина стены или базового материала и длина нераспорной части изделия. Прочность крепления определяется плотностью контакта между распорным телом и материалом, а если толщина слоя окажется меньше, чем длина нераспорной части надежности крепления не достичь;
  • Материал – для помещений с очень тяжелыми условиями эксплуатации – высокая влажность, испарение кислот, необходимо выбирать более коррозийной стойкий вариант, то есть, из нержавеющей стали.
  • Так, маркировка от Fischer включает данные о диаметре внутренней резьбы цанги, ее длине и типе винта – с потайной головкой, с крюком.
  • А в маркировке от Mungo указывается еще и максимальная толщина основания.

  • Из оцинкованной стали – покрытие, как правило, гальваническое;
  • Из нержавеющей стали – более стойкое к коррозии и более дорогостоящее.
  • С потайной головкой – плоская шляпка, которую можно утопить в поверхности стены или в прикрепляемом материале. Этот вид крепежа очень сложно демонтировать, здесь придется повредить материал;
  • С полукруглой головкой – крепеж не скрыт, зато и демонтировать его куда легче;
  • С крюком – вариант для люстр и подвесных потолочных светильников. При установке осветительных приборов на гипсокартонный потолок дюбель молли используется чаще всего;
  • С крюком Г-образной формы – такая модель больше подходит для установки настенных светильников, бытовой техники, мебели и так далее;
  • С кольцом – применяется дюбель молли при монтаже коммуникаций и бытовых предметов нестандартной конструкции. Например, подвесные кресла и качели для детей можно монтировать на стальные дюбели.

  • Наиболее распространенные диаметры – 4,5,6, 8 мм.
  • Длина колеблется от 21 до 80 мм, но у разных производителей размерный диапазон не совпадает.

  • Вес предполагаемой конструкции – рабочая нагрузка дюбеля молли варьируется от 12 кг при креплении на лист ДВП, например, и до 75 кг при монтаже на фиброцеметную плиту. Исходя из этих данных, рассчитывают нагрузку.
  • Длина – при выборе учитывают несколько факторов: толщину базового слоя и толщину прикрепляемого материала, причем по отношению не столько к длине всего изделия, сколько к длине его нераспорной части. Последняя величина должна в точности совпадать с суммой толщины слоя гипсокартона и прикрепляемого материала.
  • Диаметр метрической резьбы – коррелирует с несущей нагрузкой, указываемой в сертификате изделия.

Общий порядок действий следующий:

  • В листе материала высверливают отверстие соответствующего диаметра – диаметр должен точно совпадать с диаметром дюбеля;
  • Цангу вставляют в отверстие для упора: зубчики должны плотно соприкасаться с поверхностью листа. При необходимости используют резиновый молоток;
  • Винт вкручивают в дюбель – отверткой или шуруповертом. На этом этапе дюбель все еще сохраняет свой первоначальный вид;
  • Затем с помощью клещей или плоскогубцев вытягивают винт из гильзы. При этом цанга складывается и прочно фиксируется на тыльной стороне листа;
  • Винт вытягивают целиком, затем закрепляют повторно через деталь или закрепляемый материал. Если используется винт с крюком или кольцом – для подвешивания предметов, он просто повторно вкручивается.



Алексей Бартош

Приветствую! Я являюсь руководителем данного проекта и занимаюсь его наполнением. Здесь я стараюсь собирать и публиковать максимально полный и интересный контент на темы связанные с подбором строительных материалов и проведением строительных работ. Уверен вы найдете для себя немало полезной информации. С уважением, Алексей Бартош.

Добавить комментарий
